一、前言

　　金甬铁路是一条连接金华市至宁波市的国铁Ⅰ级铁路，是贯彻实施长三角一体化发展国家战略，完善区域铁路网布局的重要工程，  是宁波舟山港便捷的战略疏港通道、区际快速通道和长三角内部城际铁路。

　　金甬铁路站前工程I标杨四岙隧道位于奉化市西坞街道河头村附近的中低山区，地形起伏较大，由中铁十二局集团负责施工，为保证丈量进度，如期实现年度生产目标，施工方采用了徕卡MS60隧道施工扫描丈量方案进行隧道施工的超欠挖计算、方量计算等丈量工作。

　　二、工作流程

　　1、外业数据采集

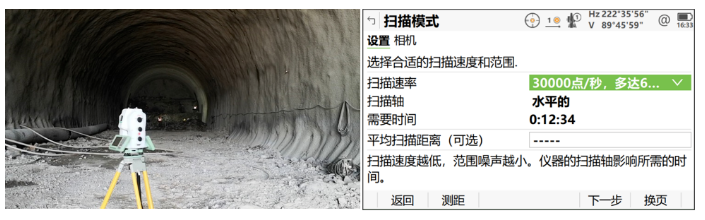

　　在隧道中任意架设徕卡MS60，通过全站仪后方交会设站，设置适宜的点云密度，即可一键开启扫描，十余分钟即可获取70~80m的高精度隧道点云。全站仪的操作模式，外业操作简便。

　　2、徕卡Infinity点云数据预处理

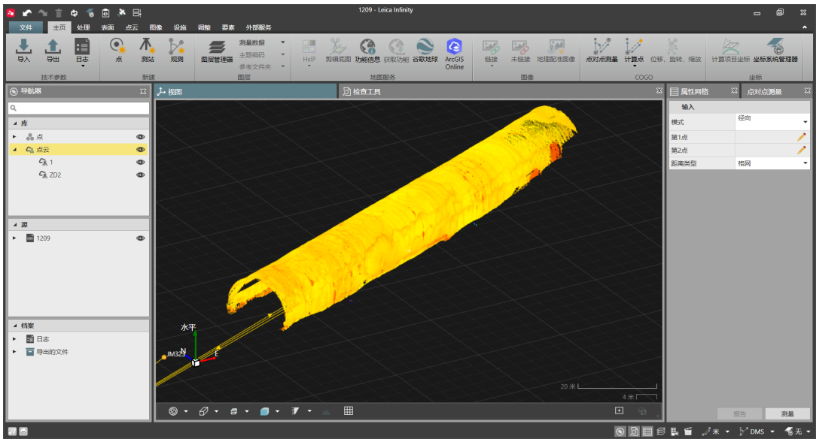

　　通过SD卡将外业数据导入徕卡Infinity软件中，可直接生成外业观测报告。点云数据具有绝对坐标，不同测站点云在同一坐标系下，无需拼接，节省大量内业时间，也可进行点云查看、量测、管理和格式转换，同时可以将不需要的噪点去除。

　　3、徕卡隧道施工扫描丈量程序数据处理

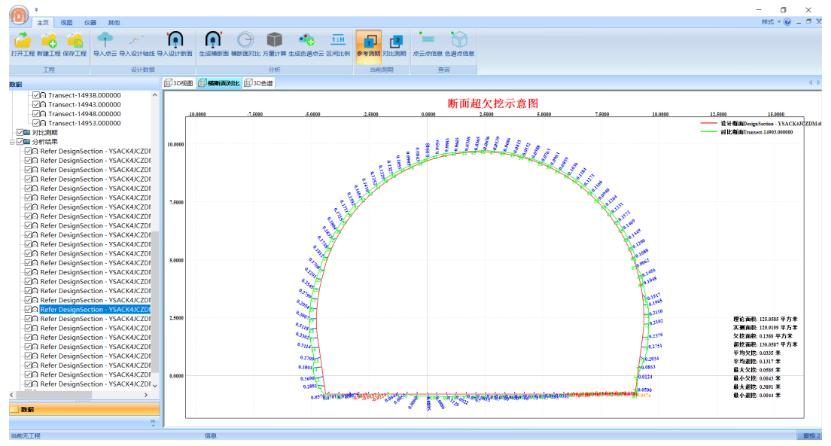

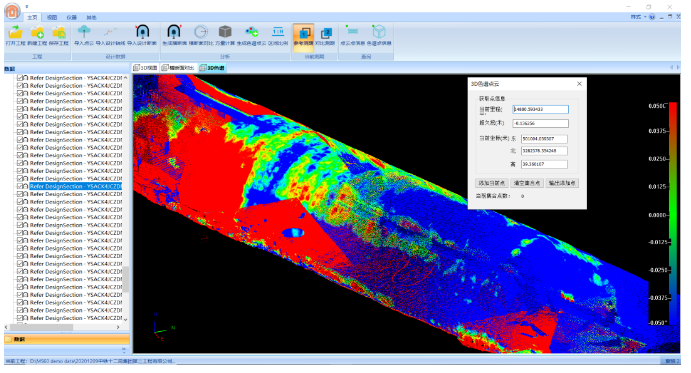

　　将点云数据和隧道设计数据导入徕卡隧道施工扫描丈量程序，可以按设定间隔沿隧道轴线批量生成任意里程隧道横断面，一次作业的数据就可以实现超欠挖断面分析、方量计算、衬砌分析、侵限分析、色谱分析等多种成果。

　　此外，还能够通过徕卡隧道施工扫描丈量程序控制徕卡MS60进行现场超欠挖放样及隧道检测，一机多用，同时解决多种问题。

　　三、硬件、软件功能特点

　　1、徕卡MS60高速影像全站扫描仪

　　2020年，徕卡丈量系统升级了徕卡MS60高速影像全站扫描仪，其测角精度为0.5秒、测距精度1mm+1.5ppm、免棱镜测程≥2000m；它能点云扫描，最高扫描速度可达30000点/秒，扫描精度最高为0.6mm，扫描距离≥1000m，能胜任精密扫描，能探测到扫描物体的细微变化；还能够进行影像丈量、能与GNSS联合作业。

　　徕卡MS60把全站仪和扫描仪结合在一起，只需一台仪器就可以进行常规丈量，扫描丈量，无需拼接，避免了拼接过程的精度损失。

　　2、徕卡Infinity

　　徕卡Infinity新一代全能数据处理软件集大成者，提供对外业数据一站式的支援。无论是徕卡GNSS、徕卡TPS、徕卡LS、扫描点云，徕卡Infinity都一步到位，无往不利。所设计的项目、处理的数据，皆可无缝支持于各产品线的设备，同时提供多种无缝传输模式，有线或者无线，均可满足需求。

　　3、徕卡隧道施工扫描丈量——依据中国丈量规范和丈量习惯定制的隧道点云检测软件：

　　兼容隧道复杂线型的输入，平、竖曲线数据导入，支持主点、元素、交点法线路输入。

　　DXF断面设计、断链、超高、加宽等设计方案的兼容。

　　软件可以连接徕卡MS60进行超欠挖检测、依据色谱量算超欠挖面积。

　　对隧道底部进行水平线过滤，快速计算方量。

　　优异的硬件搭配专业的徕卡Infinity和为隧道施工定制的徕卡隧道施工扫描丈量程序，够成了适用于隧道施工全流程的隧道丈量解决方案。

　　四、总结

　　徕卡MS60既是高精度全站仪，又具有扫描功能，在隧道施工过程中，徕卡MS60一机两用甚至多用，一次投入就能够满足用户的更多需求。徕卡隧道施工扫描丈量程序，集超欠挖断面分析、方量计算、衬砌分析、色谱分析、超欠挖施工控制、随机检测、成果输出等功能于一体，实现了一站式作业。

　　两者组合形成的徕卡MS60隧道施工扫描丈量方案实现了数据采集简单快速精确，数据处理方便流畅，能够支持客户需求的定制化成果报告，提高丈量效率，避免影响施工，减少衬砌耗费，降低施工造价成本。
