应用背景

随着城市轨道交通和地铁隧道的大规模建设，施工过程中的现场监测己经成为地下工程建设中不可或缺的部分。在地铁隧道的盾构施工中，需要密切关注施工中地表沉降、周边构筑物基础位移等现象。在这个过程中，中纬ZDL700数字水准仪有十分优异的表现。

　　中纬ZDL700数字水准仪概述

　　中纬ZDL700数字水准仪由海克斯康集团武汉工厂生产，它是集光学技术、编码技术、图像处理技术、传感器技术和计算机技术于一体的高科技仪器。每公里往返丈量高程中误差±0.7mm，满足二到四等水准丈量的精度要求,内置多种国家丈量规范和丈量程序，操作简便易上手，无须“专业培训”，也能轻松使用。实现了水准丈量向数字化转变,其卓越的性能与有竞争力的价格,使数字水准丈量得以普及。

　　地铁区间施工监测及地表沉降监测目的及作用

　　通过对区间内拱底沉降点进行高程丈量，分析研究地表轴线内大量的沉降监测数据，总结出地面沉降的变化规律以及发生沉降较大的危险断面。通过断面测点、基础测点和管线上测点反馈的监测结果分析断面竖向位移变化、应力、应变变化情况，建筑基础的倾斜值以及地下管线的破坏情况，分析各项数据变化，及时调整相关施工参数采取有效施工措施。

　　ZDL700的优异特征

　　1、国际先进的条码识别技术：超低光照的区间内拥有20LUX光照（约手机屏幕背景光）即可丈量。

　　2、超强抗遮挡：区间隧道施工粉尘较大时，视场有连续50%尺面可见，即可进行可靠的丈量。

　　3、超短单次丈量时间，提高作业效率50％:单次丈量只需“照准-丈量-显示结果”，三步即可完成（耗时不到5秒），大幅提升作业效率。

　　4、灵活的供电方式：ZDL700采用4节五号（AA）电池：灵活的供电可以保证在区间内作业时间，提升工作效率。

　　应用案例

　　中铁某单位在杭州地铁4-1工区“长浜廊路站——桃源街站区间”施工时，丈量人员使用ZDL700数字水准仪对位于轨道上方的沉降点进行一定周期内的多次丈量，通过对丈量结果进行对比，分析点位的沉降情况，为安全施工保驾护航。随机挑选了两次观测数据进行对比，监测变化速率都在施工要求内，为地铁建设的安全施工提供精准的数据保障。

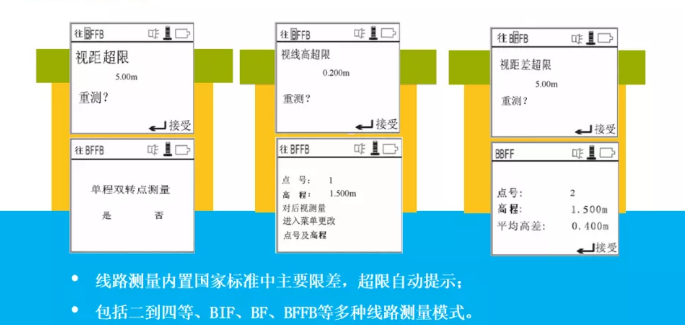

　　内置多种水准丈量程序

　　ZDL700有多种丈量程序可选择，包括二等水准丈量、三等水准丈量、四等水准丈量、BF(后前)、BFFB(后前前后)和BIF(后支前)丈量模式。二等水准丈量、三等水准丈量和四等水准丈量模式是内置国标中相应等级线路丈量限差的线路丈量模式，提供丈量顺序提示以及超出限差值提示。

　　总结

　　中纬ZDL700数字水准仪在监控量测普及的趋势下，以可靠的精度和有竞争力的价格被更多客户选择。

　　在日常的地铁区间施工监测的环境中，虽然经常会遇到照明不足，扬尘大等复杂环境，但中纬ZDL700拥有的低光照下仍可丈量和抗遮挡特性，可以进行精准和有效的丈量。

　　简单易上手的操作流程，使“新手”也能进行高效丈量，超短单次丈量时间，可显著提高作业效率。并且有IP55的防尘防水等级，可以完美应对湿润环境及小颗粒粉尘侵入，确保仪器经久耐用。
