2022年3月1日，我们开启了影像丈量新时代，让丈量+放样一步到位——影像RTK

　　TS6影像RTK将RTK与影像结合，放样点在手簿上实时标出，再也不用担心找不到放样点了。

　   面对三四月雨季，项目进度受影响，或者工程周期短的项目

　　偶尔遇上晴天，放样也只能放一两公里

　　完全不能达到工期要求，那有没有仪器可以提升放样效率呢？

　　我们下面用一个老旧的县道改造项目来看看影像RTK的实景放样。

　　在道路改造中的实际应用效果“影像RTK实景放样功能”

　　在县道改造、道路改造中的应用

　　01项目概况

　　项目背景

　　在道路改造项目中，传统方式使用RTK或全站仪人工进行放样，遇到沟渠、树林等遮挡严重环境等环境，放样不仅慢还难以保证精度，尤其在县道、村庄等复杂的环境下，传统方式很难满足项目工期要求和作业要求。

　　精度要求

　　放样精度误差控制在3cm以内

　　作业难点

　　项目周边不仅有村庄、居民区和高新区，在道路改造的同时不能影响居民、企业的正常出行，还得保证地下水电气等管线不被破坏。项目工程紧，施工时间短，需要快速完成放样工作。

　　RTK放样虽然效率较高，但往往在最后10cm难以找到准确的放样点，遇到墙角、沟渠等更是需要不断进入倾斜丈量，费时费力。

　　02解决方案

　　使用设备

　　影像RTK——TS6

　　项目采用TS6进行放样，通过RTK与影像结合，放样点在影像中实地标出，快速找到放样点，一步到位。

　　手簿360度AR放样指引和主机实景放样无缝切换，沉醉式放样体验，不用一直低头查看放样点。

　　操作步骤

　　道路设计文件导入

　　Hi-Survey手簿软件支持道路设计文件直接导入，自动生成线路，免去繁琐的数据录入过程

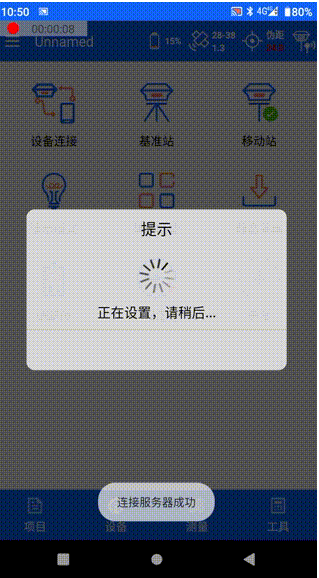

　　开机一键固定

　　主机内置高精度CORS服务，开机即可获得“固定解”，单机即可进行丈量作业

　　全新无感惯导

　　全新无感惯导，不用在单独进行初始化步骤，无需扶正对中杆，丈量更轻松。

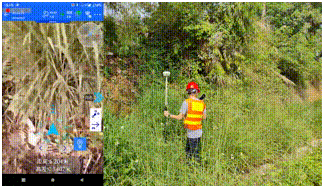

　　实景放样

　　进入AR放样界面，手簿摄像头就启动了，无需低头盯着手簿，通过实景影像导航就可以到达放样点附近，手簿影像和主机影像无缝衔接，距离放样点较近时自动切换主机影像，将放样点在底部摄像头的图像中直接标出，可以真切的看到放样点实地位置。

　　完成一个放样点，点击“下一个”又可以继续通过影像画面引导至下一个就近的放样点。

　　03

　　用户实评

　　“通过RTK影像放样，效率至少是两倍的提升”

　　“新手也能准确找到放样点，老师傅压力瞬间小了”

　　“要完全按照设计图纸进行放样，像这样的村庄，以前我们一天可以放样2、3公里”陈工说道，“这次用A40放样，一天可以放7、8公里”

　　以前RTK放样最费时的就是最后那十来厘米，晃半天找不到点，师傅没有几年的经验都不敢让他放，我们看着只能干着急。现在有A40，手簿上就能看到放样点在哪个方向，到了放样点附近更是直接看到点在哪。以前都是人找点，现在是“点找人”，效率成倍成倍的提升。
