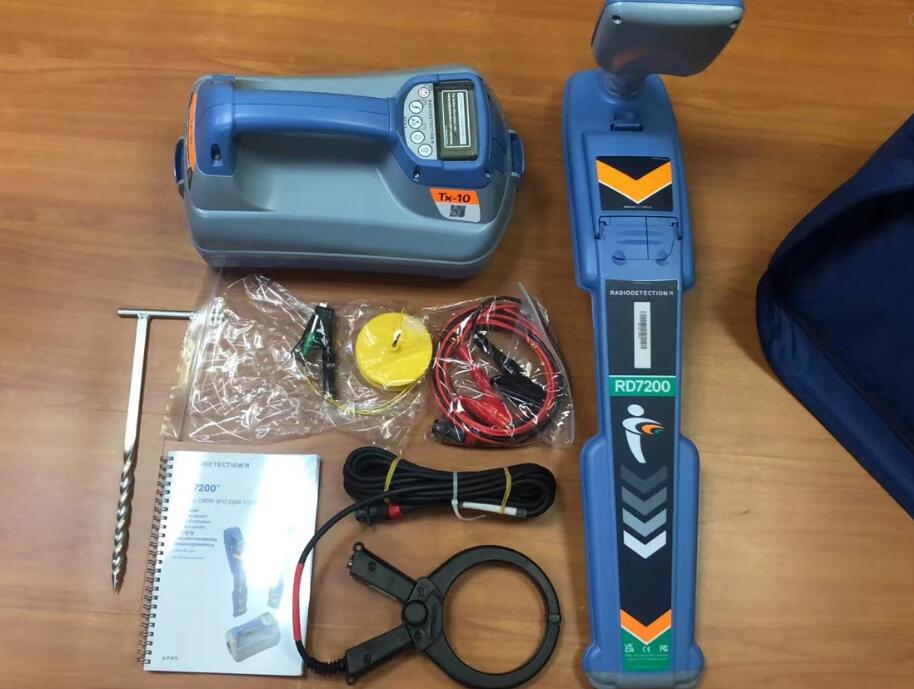

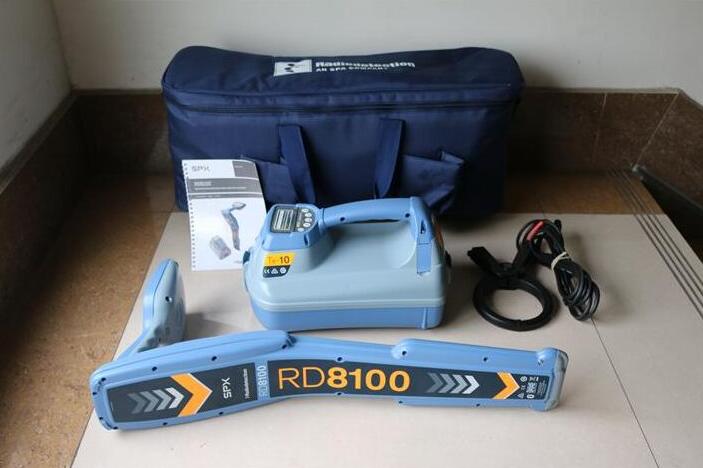

管线探测仪，也称为地下管线探测器或地下管线定位器，比如英国雷迪RD8200管线探测仪是一种专用的电子设备，主要用于寻找、定位和丈量地下隐藏的管线，如供水管道、排水管道、电力电缆、通信电缆、燃气管道等。这些仪器主要依赖电磁感应、磁通响应或声波反射等原理来工作。

具体来说，管线探测仪通常包括以下几个关键组件和功能：

1. 发射器（Transmitter）：发送电磁信号，可以是高频或低频，根据管线材质和地下环境选择适当的频率以减少干扰。

2. 接收器（Receiver）：接收由地下管线反射或传导回来的信号，根据信号强度和时间延迟确定管线的位置、走向和深度。

3. 显示屏和指示系统：显示探测结果，可能包括地图或数字读数，通常有箭头指示管线的方向和位置。

4. 数据记录和处理：存储丈量数据，有的还能进行初步的数据分析，如估算管线的防腐层状况或腐蚀程度。

5. 多种探测模式：可能包括感应法（经常使用于金属管线）、夹钳法（用于非金属管线）和直接法（丈量管线的电阻或电导率）。

6. 精度和可靠性：高级的管线探测仪通常具有较高的定位精度，能够在复杂的地下环境中准确地找到管线。

管线探测仪在公用事业、建设施工、维护检修、灾害应对等领域广泛应用，帮助工作人员快速、安全地识别和保护地下设施，避免挖掘作业中的潜在风险。

管线探测仪的主要组成部分包括：

1. **发射机**：

- **发射线圈**：负责发生特定频率的电磁信号，通常可调整频率和输出功率。

- **电源单元**：提供发射所需的电力，可能是电池供电或外部电源连接。

- **控制面板**：包含开关、模式选择按钮、输出调节旋钮等，用于设置激发模式和参数。

2. **接收机**：

- **接收线圈**：用于捕捉由地下管线反射或传导回来的电磁信号。

- **信号处理器**：解码和分析接收的信号，计算管线的位置、深度和方向。

- **显示屏**：显示丈量结果，如坐标、深度、信号强度等。

- **存储单元**：储存丈量数据，方便后期分析或报告生成。

3. **传感器和附件**：

- 可能包括夹钳、感应器等附件，根据探测目标的不同选择不同的激发和接收方法。

- 有时还有温度、湿度或土壤电阻率丈量功能，以辅助判断管线状况。

4. **接口和连接**：

- 无线通信模块，用于与地面设备或移动设备连接，传输数据或远程控制。

- 带有耳机或扬声器的音频输出，用于听取接收信号的音频反馈。

5. **外壳和携带设计**：

- 结构坚固耐用，设计便携，适合野外作业环境。

这些组件共同协作，使得管线探测仪能够有效地在地下环境中搜索和定位目标管线。
