一、 案例背景

　　中国建筑钢结构的发展速度很快，尤其是国外技术和新产品的引进，钢结构品质的提高，价格的降低，尤其在厂房、仓库、机场等建筑上广泛运用，继而推广到现在的住宅、公共建筑、大跨度的体育场馆方面的运用，使钢结构的建筑在国内得到了迅速的发展。

　　钢结构建筑具有众多的优点，比如施工周期短，抗震性好，安全度高，施工污染小，国家建设部在政策中也有大力发展钢结构建筑的要求。

　　钢结构工程示意图

　　二、 项目背景

　　某项目是一个工厂项目，在钢结构安装的过程中需要对钢结构的垂直度进行控制，在传统的施工方法中一般采取使用两台经纬仪从两个近似相互垂直的方向对一根钢柱进行丈量控制，这种方法投入丈量人员多，结果反馈到钢柱校正操作人员的时间长，经纬仪架设位置限制较多。

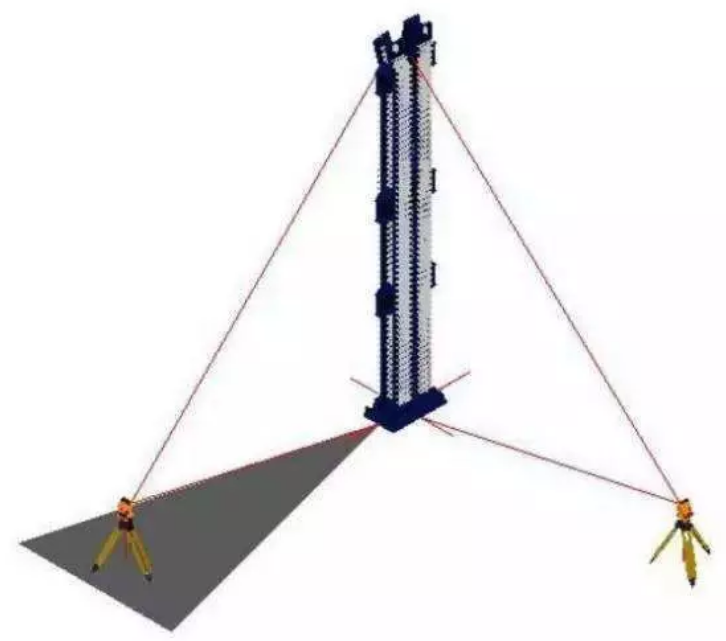

　　传统钢结构施工垂直度控制方法

　　使用徕卡ICR60建筑BIM版全站仪只需要一台仪器、一个人就可以对钢结构的垂直度进行控制，且机械操作人员可以直接使用CC66手簿实时查看钢结构的垂直情况，减少了信息传递的过程，提高钢结构安装的效率和精度。

　　使用徕卡ICR60进行垂直度控制

　　三、案例过程

　　1、首先对于到达现场的钢柱，进行表面检查，主要检查表面焊缝、钢板的水平度及出场报告。同时进行徕卡ICR60的设站。

　　2、准备工作完成后，利用吊车及施工人员的配合，先进行钢柱底部与地脚螺栓的安装。然后利用徕卡ICR60将钢柱调整到预先设置好的位置。此方法将三维的控制法变成二维控制，我们只需要预先设置好钢柱与网架球的对接位置。即可完成钢柱的安装工作。

　　3、对于初步安装好的钢柱，我们再利用徕卡ICR60的检查功能，对准预先在钢柱中部弹好的垂直线，采集下部一个，再采集上部一个点，徕卡ICR60会自动进行计算，两个点位的三维关系，形成偏差分析，再根据偏差分析，微调钢柱。待最终调整完成后。拧紧螺栓，完成钢柱的安装。

　　利用徕卡ICR60进行钢结构安装

　　四、应用总结

　　徕卡ICR60进行垂直度控制只需要一个人，节省人工

　　徕卡ICR60可以通过机械控制人员直接查看CC66手簿来明确钢柱垂直度情况，减少信息传递环节

　　徕卡ICR60具有免棱镜高精度丈量功能，在该项目的实施过程中效果较好
