一、项目背景：

　　苏通长江公路大桥，位于中国江苏省境内，是江苏省公路主骨架网“纵一”—赣榆至吴江高速公路的重要组成部分，是当时中国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。该桥全长32.4千米，跨江大桥总长8206米。

　　为了全面了解结构桥梁安全健康状况，查明存在病害的原因及其对大桥运营安全的危害，并通过科学的养护维修及时消除隐患，保证大桥在运营过程中的安全性和可靠性。该桥梁采用徕卡自动化监测系统进行安全监测。2019年，苏通长江大桥在原来5台徕卡GRX1200型GNSS接收机基础上，增加4台徕卡GM30接收机对系统进行扩充。

　　二、项目概况：

　　时间：2019年

　　实施单位：江苏某公司

　　用户需求：

　　①   数据可以从后台抓取至桥梁管理大系统中；

　　②  系统实现实时高频动态监测；

　　③  系统运行持久稳定、数据精度高；

　　④  监测系统自动化运行、无需人工过多干预；

　　⑤  及时测定和预报桥体的位移等变化。

　　系统组成：1个GNSS基准点+ 9个GNSS监测点。采用徕卡自动化监测系统，包含徕卡GNSS Spider、徕卡GM30、徕卡GRX1200型GNSS接收机、徕卡AS10 GNSS天线、通讯系统、供电系统、防雷系统。

　　三、徕卡桥梁自动化监测系统：

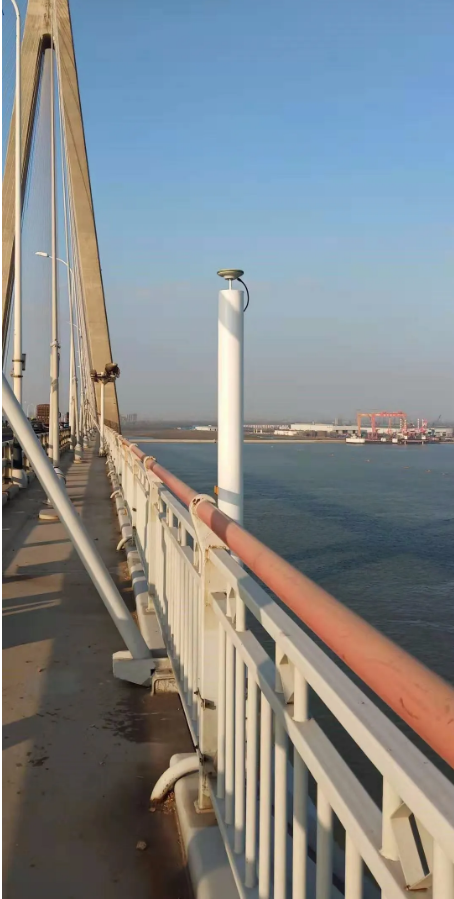

　　徕卡桥梁监测系统一直为其安全运营提供保障。将GNSS天线分别安置在塔顶、二分之一处、四分之一处进行实时数据监测，采用光纤进行通讯，供电方式采用市电，保证其稳定性。

　　徕卡桥梁监测系统由GNSS传感器、通讯链路、处理和管理软件、附件和分析软件等组成。具有以下特点：

　　①   24小时自动化监测，克服传统丈量方法的不足，节约了大量的人力和物力成本；

　　②   实时进行数据处理、数据分析、报表输出及提供图形等，真实直观反映点位变化；

　　③   远程监控，自动预警，邮件、短信、自动备份保护等多种预警方式可供选择，保证了人员安全；

　　④   可扩展性强，可作为子系统加入到更大范围的决策体系中，帮助管理者统一管理；

　　⑤   徕卡GM30监测型接收机具有555通道，可提供高达50Hz质量优异的低噪声伪距和相位数据记录；

　　⑥   业界领先的脉冲孔径相关器，可以有效缓解多路径干扰，提高监测精度；

　　⑦   徕卡GNSS Spider具有可扩展性；

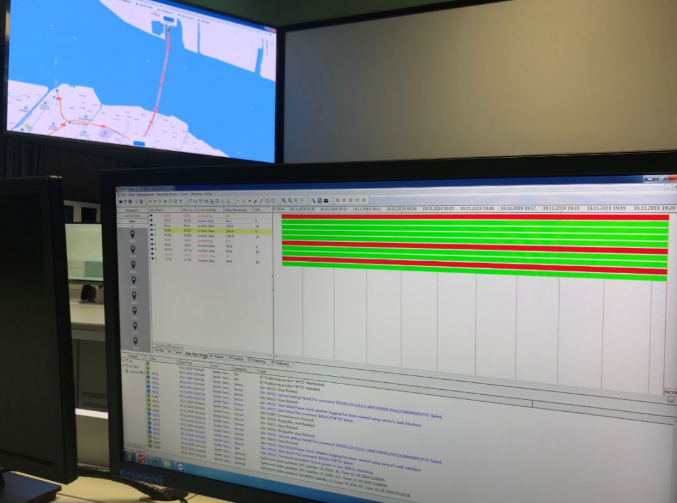

　　⑧   可进行中心化数据分发，数据访问管理 。

　　四、总结：

　　该系统实现了苏通大桥全天候实时在线健康监测，提供在桥梁坐标系下的三维变化量并形成变化曲线，获取反映桥梁健康状况的特征信息，为大桥交通安全及结构安全的维护管理与决策提供量化技术支持，对桥梁的安全可靠性做出评价。

　　保证桥梁安全运营，徕卡丈量一直在路上！
