科力达KTS-552R15智能安卓全站仪，轻点界面，一键进入机载软件测绘之星，图形化界面，功能程序一目了然，看得懂，操作更快。

　　带你全新体验科力达智能安卓全站仪点丈量、点放样、后方交会是如何“简单”操作，我们一起来看看。

　　智能安卓全站仪开机，进入工作桌面，点击测绘之星软件。

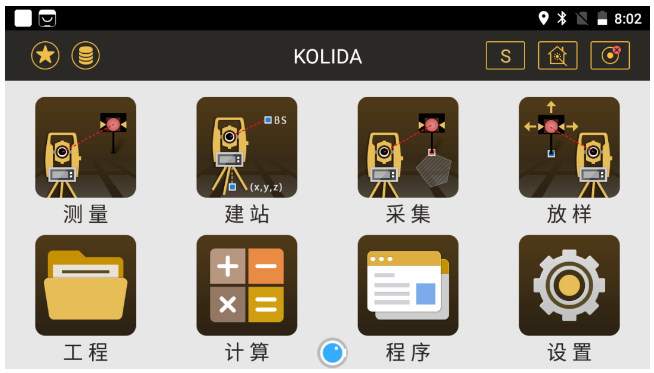

　　测绘之星主菜单

　　1、坐标丈量

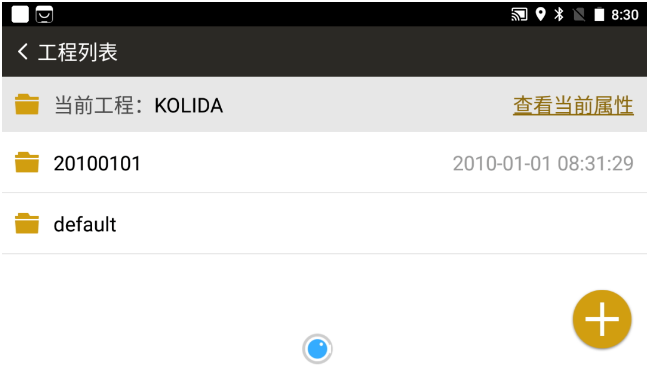

　　1、首先，新建工程，点击工程进入工程列表，工程列表中会显示仪器里所有保存的工程，以及当前使用的工程，若要新建工程（正常情况下，每换一个工程，都需要新建一个新的工程）点击屏幕右下角的“+”图标即可。

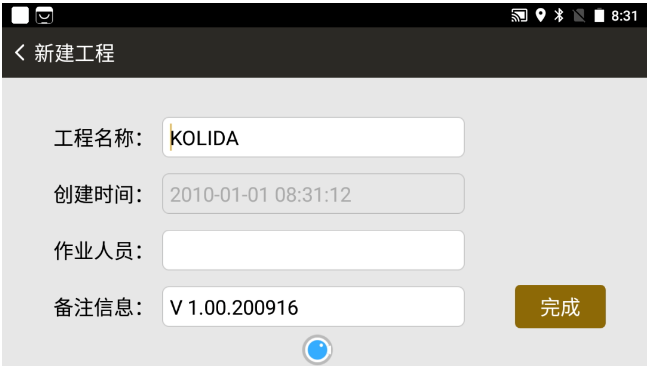

　　输入新的工程名称，以及作业人员或备注信息，点击完成。

　　2、之后退出到测绘之星主菜单，点击建站，选择已知点建站。

　　进入已知点建站界面，点击测站后面的“+”。

　　进入选择数据来源界面，选择调用（提前把测站坐标输入到内存里）或者新建（直接输入测站坐标）。

　　这里选择新建，进入新建测站坐标界面，输入测站坐标，点击确定。

　　3、返回已知点建站界面，选择定向方式：坐标后视或者方位角后视，如果是方位角后视则选择方位角，并且输入正确的方位角。如果是坐标后视，则选择后视点，点击后视点后面的“+”输入后视点坐标。接着，输入全站仪仪器高（从地面点中心上量取到仪器侧面的横线），再输入棱镜高度（后视地面点到棱镜中心的高度）。用全站仪精确照准后视棱镜中心，点击“设置”。

　　4、接着，点击后视检查，点击丈量，查看输入的后视坐标与实测后视坐标的差值：dN、dE、dZ、dSD，差值越小越好，说明精度越高。后视检查没有问题，返回。

　　点击“丈量”。

　　5、接着返回，点击主菜单界面的“采集”菜单，选择“点丈量”。

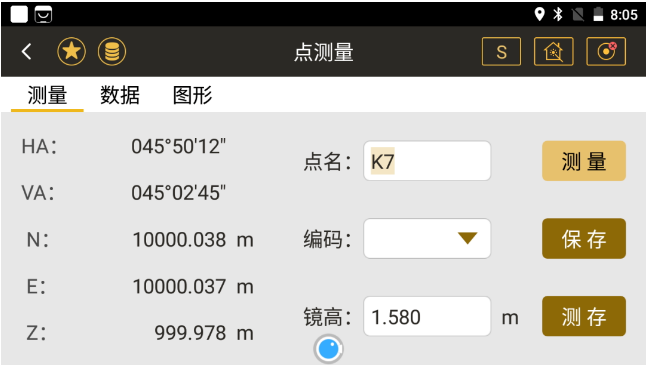

　　6、接下来仪器瞄准前视棱镜，点击“丈量”采集被测点的坐标，丈量完成后屏幕左侧N:E: Z:出现数据，接着输入点名和前视棱镜高，点击“保存”，坐标数据存入仪器内存。快速丈量可以直接点击“测存”，相当于“丈量+保存”。

　　测完一个点后，不退出界面接着丈量下一个点，以此类推，直到测完本测站所有目标点。

　　2、放样丈量

　　1、返回测绘之星主菜单，建站定向方式与坐标丈量一致。建站定向成功后，点击“放样”图标，选择“点放样”。

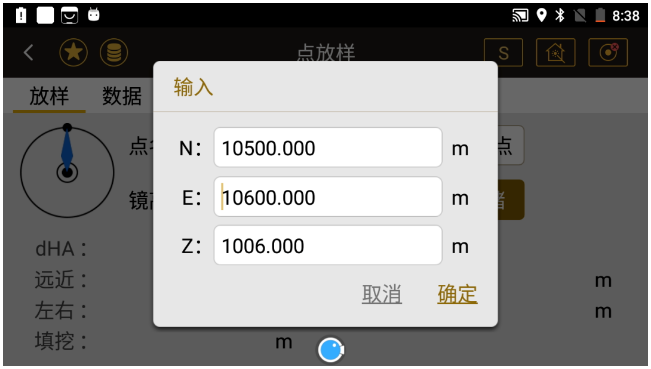

　　2、进入点放样界面，点击“+”，选择“输入”输入放样的坐标。如果事先已经把放样坐标导入仪器内存中，在这里可以选择“调取”，在点库里直接选择放样的坐标。

　　3、输入完毕放样坐标后，点击“确定”，输入棱镜高，根据dHA显示角度，旋转仪器，直至dHA角度归零“00°00"00'”，之后照准棱镜点击“丈量”，得到棱镜前后移动的距离，通过不断照准棱镜点击“丈量”，直至“dHA、前或后、填或挖”全部归零，完成该点放样。

　　3、后方交会

　　1、在测绘之星主菜单界面，点击“建站”，选择“后方交会”。

　　2、点击“丈量第1点”。

　　点击“+”。

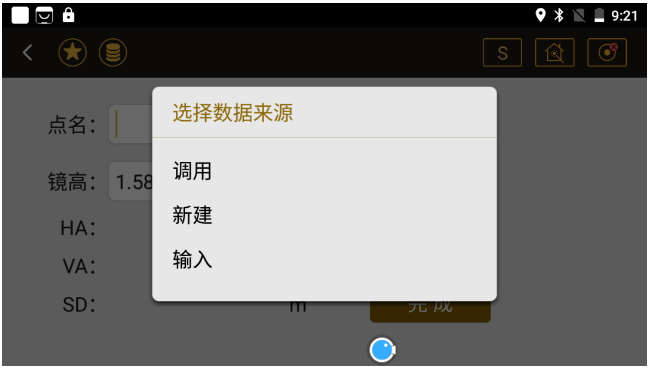

　　选择“输入”。

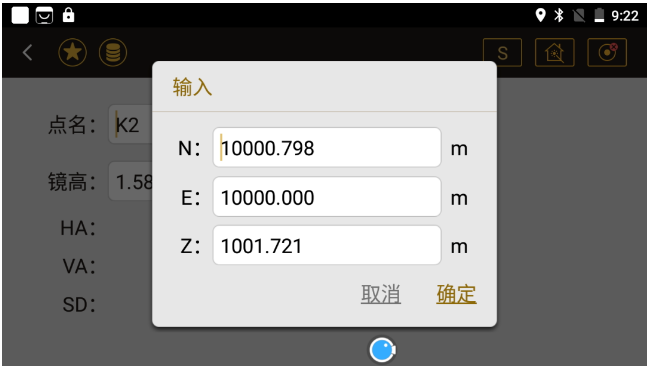

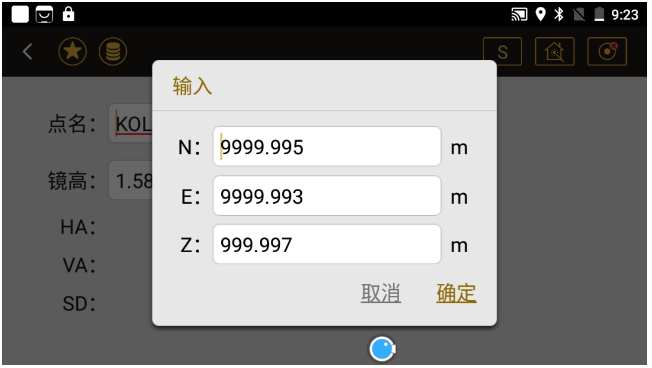

　　输入第1已知点的坐标，点击确定。

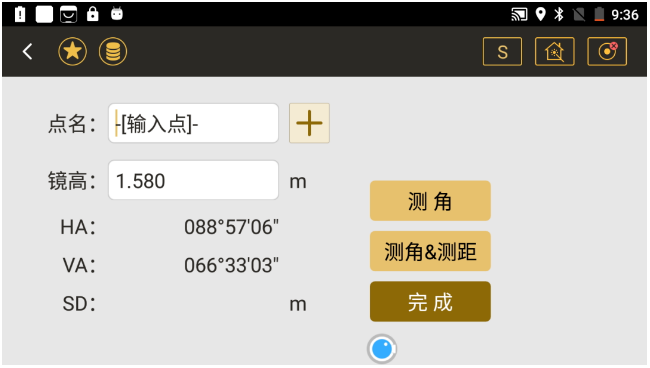

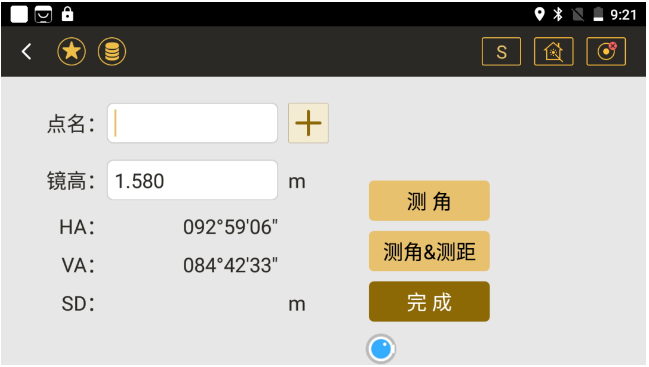

　　接着输入棱镜高，照准架设在第1点的棱镜，点击“测角＆测距”，测完后，点击“完成”。

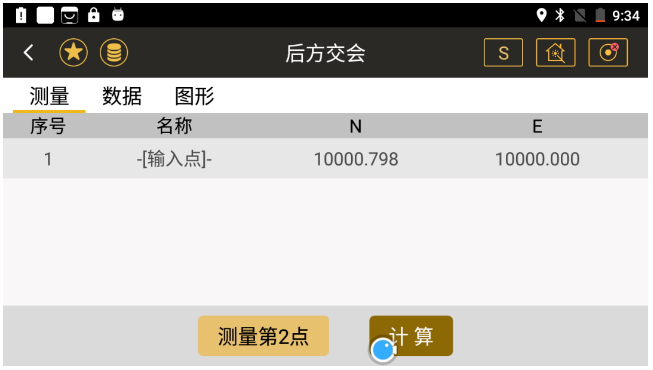

　　3、接着点击“丈量第2点”。

　　点击“+”。

　　选择“输入”。

　　输入第2已知点的坐标，点击确定。

　　接着输入棱镜高，照准架设在第1点的棱镜，点击“测角＆测距”，测完后，点击“完成”。

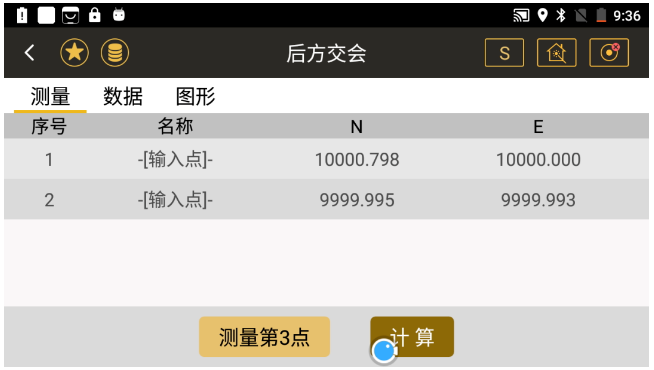

　　4、仪器进入后方交会初始界面，屏幕出现丈量完成的第1点和第2点，如果还有第3点，可以以此类推，接着丈量第3点。

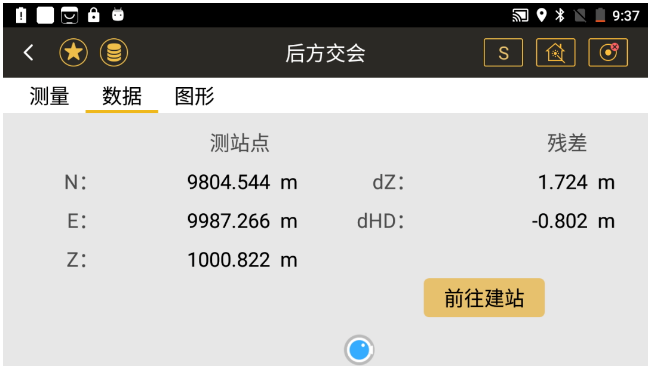

　　5、点击“计算”，得出测站点的坐标(残差“dZ、 dHD越小越好”)，后方交会完成。
