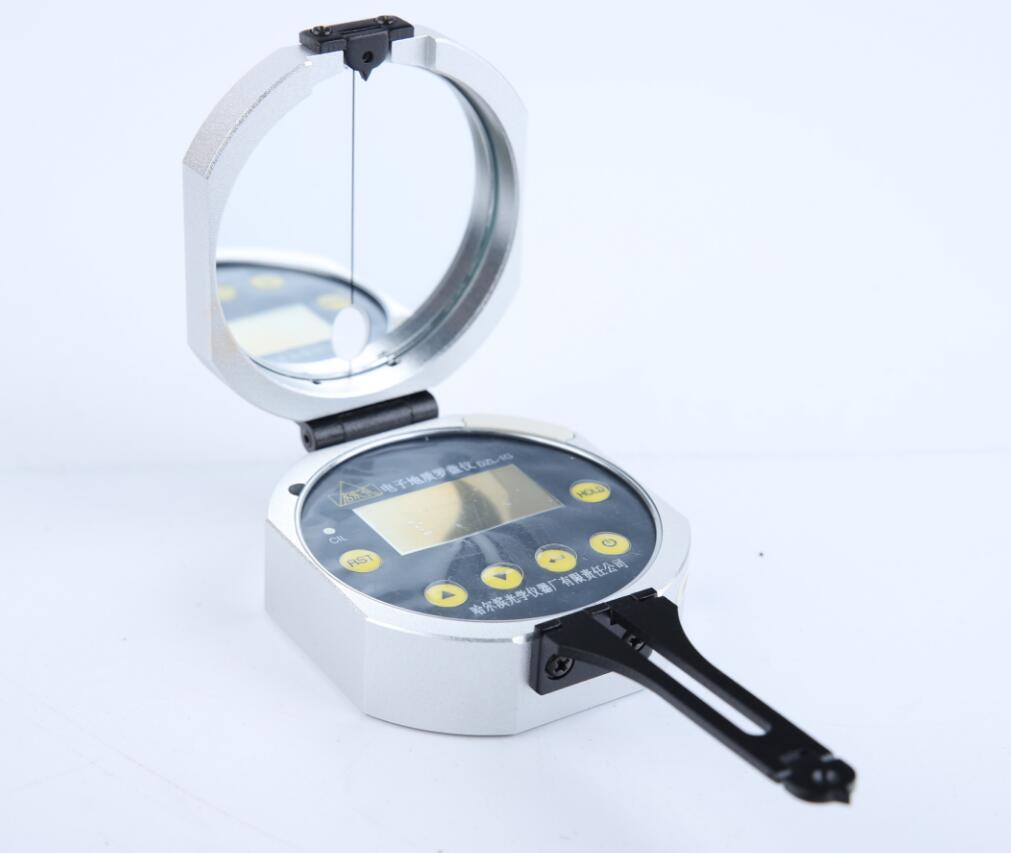

DZL-1G 型电子地质罗盘仪

注意事项：

电子罗盘是利用磁场丈量方位的仪器，对于外界干扰磁场和地球磁场，罗盘无法做到实时、准确的区分，在使用中为罗盘提供干扰磁场小的环境是保证罗盘精度的关键，在复杂的环境磁场中，会影响罗盘丈量数据的准确性。

   本仪器带有GPS功能，可显示仪器当前所在的经纬度，要使用此功能，须将本仪器放置在能接收卫星信号的开阔地。较高的建筑物或树木的遮挡会影响卫星信号的接收效果。

警告：

本产品获得多项技术，未经许可，不得仿制，违者必究！

本产品未经制造商许可，不得擅自维修或更换器件，由此造成的后果，制造商不予负责。

目录

数据含义

快速使用

用途、适用范围及工作原理

产品特点

产品结构

技术参数

操作说明

维修保养

数据含义：

• 方位角：是从某点的指北方向线起，依顺时针方向到目标方向线之间的水平夹角。

• 横滚角：仪器水平放置，绕纵向中心轴线旋转就是横滚角。即把仪器正向水平放置，当仪器在左、右方向倾斜时形成的角度。

• 俯仰角：仪器水平放置，绕横向中心轴线旋转就是俯仰角。即把仪器正向水平放置，当仪器在前、后方向倾斜时形成的角度。

• 磁偏角：地理方位与磁方位的偏差角度值，地理位置不同，磁偏角有所不同。

• GPS：定位系统

• 经纬度：WGS84坐标系下，仪器所在位置的经度和纬度值。

• 气压、海拔、温度：是指仪器当前环境参数。

• 相对高度：是指选定一个参考面，移动仪器所发生的高度。操作菜单进入到"相对高度”显示页面，此时显示的数值为0，即以此刻的高度作为0参考面，不要更换显示页面，然后带着仪器向上或向下移动，会显示基于参考面的高度。
