案例背景

　　导线丈量是最经常使用的控制丈量手段之一，是隧道等地下工程的主要控制丈量方式。传统的观测手段常采用手动型全站仪进行观测水平角，纸质记录手簿手动记录，现场手动核算限差，完成数据的外业采集工作。

　　应用案例介绍

　　项目地点：西南某城市地铁隧道工程

　　项目需求：采用附合导线丈量方法将隧道口控制点引入隧道，用于隧道施工丈量放样

　　客户存在的痛点：

　　效率低下，容易超限

　　以往采用手动型全站仪进行导线丈量，需要多增加人员手动记录测角测距数据，不仅容易出错，一站完成还得手动计算是否超限，每站浪费大量时间进行数据检核，效率十分低下；

　　长时间肉眼观测，眼睛疲劳不堪

　　采用手动型全站仪进行观测，照准纯靠人眼，长时间作业眼睛十分疲劳，没有丰富照准经验的丈量员观测数据老是超限，往往反复返工都还达不到精度要求；

　　手动记录，容易出错

　　外业手簿记录的数据，要花大量的时间整理不说，数据平差还得根据模板数据手动编辑平差文件，输入过程很容易发生错误，可能造成丈量施工事故导致经济损失；

　　高精度项目对设备、丈量精度要求高

　　对于短边传递的各种复杂导线网，往往需要多方向的多测回测角观测，除了对仪器本身的丈量精度要求较高之外，给手动丈量带来了很大的挑战，往往限差容易超限还不知道该在哪里进行返工。

　　客户应用需求

　　高精度的测角测距精度需求，保证基本的高精度控制丈量需求；

　　快捷高效的外业采集方式，减少外业作业强度；

　　简单容易的一体化的作业方式，容易掌握。

　　徕卡TS16全站仪+多测回测角导线丈量方案

　　本项目导线丈量网布设成附合导线形式，采用徕卡TS16全站仪+多测回测角机载软件，依据规范要求在多测回测角机载软件设定限差，按照导线前进方向依次架站，采集完成后导出相应的测站数据文件。

　　将每站的多测回测角数据均导入多测回测角后处理系统，进行温度气压改正、斜距化平改正等操作，添加参与平差的控制点坐标，并输出COSA平差数据格式。

　　COSA平差数据格式输出

　　将导出的COSA平差数据选择平面网导入COSA，进行平差，平差后输出.OU2格式平差结果。

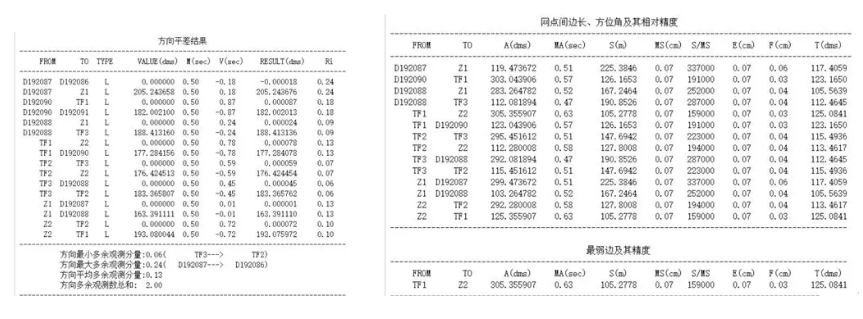

　　COSA平差结果

　　应用总结

　　徕卡TS16全站仪+多测回测角导线丈量方案有效替代了传统的手动观测照准的导线作业模式，采用自动化的采集手段，不仅使导线丈量外业数据采集作业强度减小，观测精度也得到明显提高；

　　可导出多种主流平差软件支持的数据格式，让数据处理也变得更加容易。该方案针对特殊的短边传递导线网等各种涉及多方向多测回观测的网型观测形式也能轻松应对；

　　徕卡丈量独有的绝对编码，连续测角方式，有效消除度盘分化误差和偏心差的影响，在度盘的什么位置读数精度都一样，让导线丈量无需配置度盘，简化了作业流程；

　　多测回测角后处理软件可生成符合中国规范的水平角观测手簿，作业过程不必配备记录人员，优化了作业人员的配置，节省了大量人力物力。
